bms_mit_celllog

BMS mit Junsi Celllog8s

Mit dem Celllog von Junsi gibt eine für Lithium Akkus einstellbare Einzelzellenüberwachung (Unter- und Überspannung) mit Schaltausgang und Display.

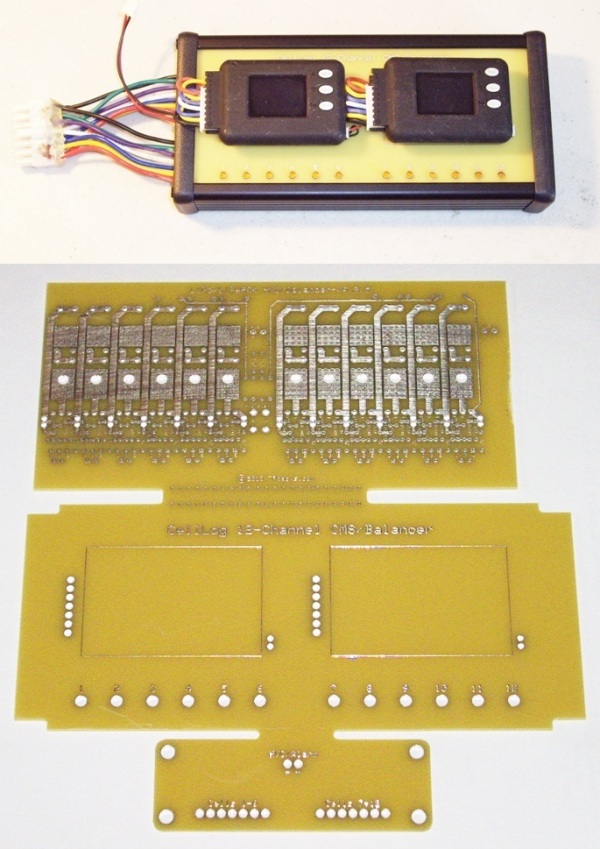

Die Herren Goodrum und Fechter haben daraus einen Bausatz (Platine) entwickelt um einen Balancer (1A) mit Überwachungsfunktion zu realisieren. http://www.tppacks.com/proddetail.asp?prod=EBKE-x-12s-BAL

Neu von Junsi gibt es den PowerLog 6S (ca. 50$) der nun auch NiCd und Bleiakkus loggen kann, ebenso kann er Strom, 3xTemperatur, PWM und Drehzahl. Pro Zelle sind nun 0.05V bis 28V möglich. Konfiguration und Anzeige im Display, Alarmierung über Schaltausgang und Beeper. Datenschnittstelle ist USB, Auswertung mit dem Logview (Programm Kostenfrei, Donationware).

Hier die Daten in Kurzform:

  • Eingangsspannung: 4,5V bis 60V
  • 1 bis 6 Zellen Spannungsmessung und Überwachung
  • Zellspannung: 0,05V bis 28V
  • Strommessbereich -40A bis +40A dauernd (-130A bis +130A max.)
  • 1x Interne Temperatur -55°C bis +125°C
  • 3x Temperatur -55°C bis +125°C
  • 1x Drehzahlmessung mit optischem Sensor
  • 1x PWM Signalmessung
  • 1x Alarmausgang max.50V/0.5A
  • 16MBit Logspeicher (33h bei 2sec Messinterval)
  • Datenauslesen über USB, Auswertung über http://www.logview.info
  • Alarmeinstellungen Gesamtspannung/Zellspannung/Überschreitungszeit/Strom/Leistung/Kapazität/Temperatur/Drehzahl/PWM
  • Updatefähig über den USB Port
  • 32Bit Microcontroller (vermutlich Cortex-M3) mit 12Bit ADC

Mehr Infos hier: http://www.jun-si.com/UploadFiles/PowerLog6S.pdf
